Bemessung der Rütteldruckverdichtung in Jena – Baugrundoptimierung nach DIN EN 14731

Die geotechnische Entwicklung Jenas ist geprägt vom markanten Wechsel zwischen Muschelkalksteilhängen und den quartären Talfüllungen der Saale. Wer am Stadtrand von Lobeda oder im Saalbahnhofviertel verdichtet bauen will, muss die lokale Geologie präzise lesen können. Die Tiefenverdichtung mit Tiefenrüttlern folgt hier keiner Standardtabelle, sondern einer standortspezifischen Bemessung der Rütteldruckverdichtung. Unser Labor kalibriert jeden Verdichtungsnachweis an gestörten und ungestörten Proben aus dem Projektgebiet. Die Norm DIN EN 14731 gibt den Rahmen vor, die geotechnische Erfahrung im Muschelkalk liefert die belastbaren Kennwerte für den Rütteldruck.

Verdichtungsbemessung in Jena bedeutet: Rütteldruckparameter aus der lokalen Kornverteilung ableiten, nicht aus generischen Tabellen.

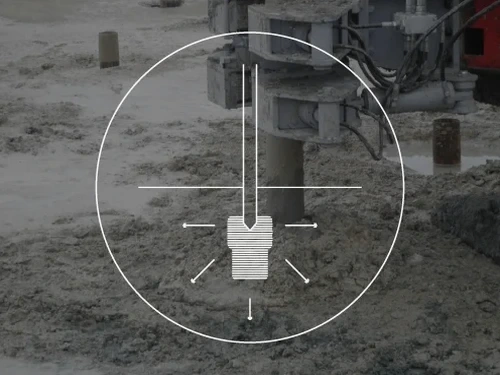

Methodik und Umfang

Zwischen dem Saaletal bei Wenigenjena und den Hanglagen am Jenzig zeigen sich die Unterschiede: In der Aue dominieren locker gelagerte Auesande und Auelehme mit Setzungsempfindlichkeit, während am Hang residuale Verwitterungstone mit wechselnder Plastizität anstehen. Die Bemessung der Rütteldruckverdichtung muss beide Regime abdecken. Für die locker gelagerten Sande kombinieren wir das Verdichtungsverfahren mit einem vorgeschalteten CPT-Versuch, um die Spitzendruckverteilung vor und nach der Rütteldruckbehandlung zu dokumentieren. In den bindigen Hangschichten setzen wir ergänzend Rammsondierungen nach DIN EN ISO 22476-2 ein. Die Nachverdichtung wird über schwere Rammsondierungen und direkte Dichtebestimmungen kontrolliert, wobei der Sollwert der Lagerungsdichte projektbezogen festgelegt wird.

Standortspezifische Faktoren

Die kontinentale Klimaprägung des mittleren Saaletals bringt ausgeprägte Wechselfeuchte mit sich – Winterdurchfeuchtung und sommerliche Austrocknung der bindigen Deckschichten. Wer die Bemessung der Rütteldruckverdichtung ohne Berücksichtigung des Wassergehalts zum Zeitpunkt der Verdichtung ansetzt, riskiert unzureichende Verdichtungserfolge bei zu trockenem oder zu nassem Korngefüge. In den Auelehmen der Saale kann ein zu hoher Sättigungsgrad die Rüttelenergie dämpfen. Wir führen vor der Bemessung eine Bestimmung der optimalen Verdichtungsfeuchte nach Proctor durch und stimmen den Arbeitsplan auf das saisonale Wasserregime ab. In Hangbereichen mit Muschelkalkzersatz prüfen wir zusätzlich die Gefahr von Kantenbruch bei zu hohem Rütteldruck.

Typische Werte

Parameter	Typischer Wert
Rütteltiefe Standardbereich	4,0 m – 18,0 m
Rüttlerdurchmesser (Vibrator)	30 cm – 60 cm
Arbeitsfrequenz	30 Hz – 60 Hz
Kontrollprüfung (DPH / CPT)	vor und nach Verdichtung
Bezugsnorm Bemessung	DIN EN 14731
Lagerungsdichte Zielwert (ID)	0,75 – 0,90 (projektspezifisch)
Probefeldgröße	3 x 3 m bis 5 x 5 m
Wasserdruck am Rüttler	2 bar – 8 bar

Weitere Fachleistungen

Probefeldplanung und -auswertung

Festlegung der Rüttelabstände, Arbeitsgänge und Kontrollmessungen auf einem repräsentativen Testfeld im Baufeld Jena. Vergleich der Verdichtungsergebnisse mit den geforderten Sollwerten der Lagerungsdichte und Ableitung der Serienparameter.

Qualitätskontrolle der Tiefenverdichtung

Dokumentation des Verdichtungserfolgs durch schwere Rammsondierungen (DPH), CPT-Sondierungen und radiometrische Dichtemessungen. Erstellung des Abschlussberichts mit grafischer Gegenüberstellung der Lagerungsdichte vor und nach der Rütteldruckbehandlung.

Normativer Rahmen

DIN EN 14731 – Baugrundverbesserung durch Tiefenrüttelverfahren, DIN EN ISO 22476-2 – Rammsondierungen, DIN EN ISO 17892 – Geotechnische Erkundung und Untersuchung (Laborversuche), DIN 4094 – Baugrund; Felduntersuchungen (ergänzend), DIN EN 1997-2 – Eurocode 7: Geotechnische Erkundung und Untersuchung

Häufige Fragen

Welche Kosten fallen für die Bemessung einer Rütteldruckverdichtung in Jena an?

Die Kosten für die Bemessung der Rütteldruckverdichtung bewegen sich in Jena typischerweise zwischen €1.130 und €5.000, abhängig vom Umfang der erforderlichen Feld- und Laborversuche. Ein einfaches Probefeld mit Rammsondierungen liegt am unteren Rand, während umfangreiche CPT-Kampagnen mit Laboranalysen an Mischproben den Aufwand erhöhen.

Warum ist in Jena ein Probefeld vor der Produktionsverdichtung vorgeschrieben?

Die Wechsellagerung von Saalekiesen, Auelehm und Muschelkalkzersatz macht pauschale Rüttelparameter unbrauchbar. Das Probefeld nach DIN EN 14731 dient dazu, Rüttelabstand, Rütteldauer und Wasserdruck unter den realen Bodenbedingungen zu kalibrieren. Nur so lässt sich der geforderte Verdichtungsgrad (ID ≥ 0,75) wirtschaftlich und sicher erreichen.

Welche Kontrollprüfungen sind nach der Rütteldruckverdichtung in Jena üblich?

Die Abnahmeprüfung erfolgt in Jena meist durch schwere Rammsondierungen (DPH) nach DIN EN ISO 22476-2 oder CPT-Sondierungen. Bei grobkörnigen Böden ergänzen wir direkte Dichtebestimmungen. Entscheidend ist der Nachweis, dass die geforderte Lagerungsdichte über die gesamte Behandlungstiefe erreicht wurde, dokumentiert im Qualitätssicherungsplan.
