SPT (Standard Penetration Test) in Jena – Kennwerte, auf die Sie bauen können

Eine Baugrube am Hang in Jena-Ost, der Bagger hebt aus, doch der Boden ist weicher als im Gutachten angenommen. Die Stahlbetonsohle sackt leicht nach, erste Risse im Fundament zeichnen sich ab. Hätte man den Baugrund drei Meter tiefer mit einer schweren Rammsondierung geprüft und nicht nur auf eine alte Bohrtabelle vertraut, wäre das Problem noch vor dem Betonieren aufgefallen. In Jena treffen Talauen, Prallhänge der Saale und die verwitterten Tonsteine des Mittleren Keupers aufeinander – ein geologisches Mosaik, das punktgenaue SPT-Werte verlangt. Wir setzen bei jedem Projekt auf die schwere Rammsondierung nach DIN EN ISO 22476-3, kombiniert mit einer Korngrößenanalyse aus dem entnommenen Probenmaterial, weil Sie nur mit belastbaren N-Werten eine sichere Bemessung der Fundamente hinbekommen.

Die SPT-Schlagzahl ist kein Selbstzweck – sie übersetzt die lokale Geologie Jenas in einen Kennwert, den der Statiker direkt in seinen Bemessungsformeln verwenden kann.

Methodik und Umfang

Zwischen dem Saaletal in Jena-Zwätzen und den Höhenlagen um den Jenzig liegen Welten, was den Untergrund betrifft. Im Auenbereich dominieren holozäne Auesedimente mit eingelagerten Torflinsen, die oft nur N-Werte von 3 bis 8 liefern – hier fahren wir die SPT-Sonde seitenweise runter, um weiche Horizonte nicht zu verfehlen. Am Hang dagegen steht oft verwitterter Oberer Muschelkalk an, der bei der SPT-Sondierung N-Werte von über 30 erreicht und das Gestänge ordentlich fordert. Dieser Kontrast ist typisch für Jena: Die Stadt erstreckt sich über rund 115 Quadratkilometer mit Höhenunterschieden von fast 300 Metern, und jedes Bauvorhaben reagiert anders auf diese geologische Vielfalt. Im Gewerbegebiet Göschwitz treffen wir zudem auf aufgefüllte Kippböden, die mit dem SPT-Verfahren nicht reproduzierbar beurteilbar wären – hier ergänzen wir die Sondierung mit dem CPT-Versuch, wenn ein lückenloses Widerstandsprofil gefragt ist. Und für die Einschätzung der Bettung auf einer künftigen Bodenplatte braucht es dann ohnehin die Kombination aus Schlagzahl und Labor.

Standortspezifische Faktoren

Bei einer Baustelle am Fuße des Hausbergs haben wir vor Jahren eine Szene erlebt, die sich tief eingeprägt hat. Man hatte auf eine SPT-Vorerkundung verzichtet und die Baugrundbeurteilung allein aus einer Rammkernsondierung abgeleitet. Die Pfahlgründung wurde nach Erfahrungswerten dimensioniert, doch schon beim ersten Proberammen zeigte sich: Die Pfähle trafen auf einen verkarsteten Muschelkalkhorizont und liefen völlig unkontrolliert ein. Der Bauherr stand vor einem sechsstelligen Nachtrag, nur weil die wenigen SPT-Bohrungen eingespart wurden. In Jena ist der Karsthohlraumverdacht kein theoretisches Risiko, sondern in den Kalksteinformationen des Oberen Muschelkalks dokumentierte Realität. Ein Verflüssigungsnachweis wird zudem relevant, sobald in den Auelehmen der Saale locker gelagerte Sandlinsen anstehen, was bei einem Bemessungserdbeben nach DIN EN 1998-5 zu Setzungen führen kann, die kein Statiker ohne SPT-Daten abschätzt.

Typische Werte

Parameter	Typischer Wert
Normgrundlage	DIN EN ISO 22476-3:2005-10
Sondengestänge	AW oder BW, je nach Tiefenreichweite
Rammbär Masse	63,5 kg ± 0,5 kg
Fallhöhe	760 mm ± 10 mm
Probennahme	Standard-SPT-Sonde mit Klappventil
Dokumentation	N10, N30, N-Wert als Schlagzahl pro 30 cm
Typische Tiefen in Jena	6 m bis 15 m, bei Hochbau bis 20 m
Korrelation N-Wert / Konsistenz	nach DIN 4094 Beiblatt 1

Weitere Fachleistungen

SPT-Bohrung mit geotechnischer Auswertung

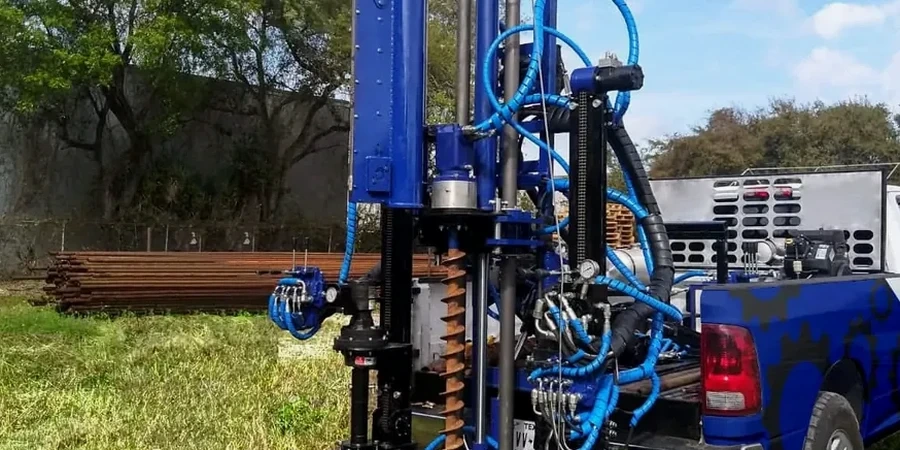

Wir führen die SPT-Sondierung gemäß DIN EN ISO 22476-3 in Tiefen bis 20 m durch. Die Schlagzahlen werden vor Ort auf dem Bohrprotokoll dokumentiert und anschließend mit den Laborergebnissen der entnommenen Bodenproben korreliert. Sie erhalten eine tabellarische Übersicht der N-Werte sowie eine Zuordnung zu Konsistenz- und Lagerungsdichteklassen nach DIN 4094 Beiblatt 1.

Kombinierte Drucksondierung (CPT) und SPT

Gerade in den heterogenen Böden Jenas, etwa im Übergang von Auelehm zu Muschelkalk, ergänzen wir die punktuelle SPT-Sondierung um den CPT-Versuch. So bekommen Sie ein quasi-kontinuierliches Spitzendruckprofil, das Schichtgrenzen scharf auflöst und die punktuellen N-Werte in einen größeren Kontext setzt.

Normativer Rahmen

DIN EN ISO 22476-3 – Geotechnische Erkundung und Untersuchung – Felduntersuchungen – Teil 3: Standard Penetration Test, DIN 4094 Beiblatt 1 – Baugrund – Felduntersuchungen – SPT, DIN EN 1997-2 (Eurocode 7) – Entwurf, Berechnung und Bemessung in der Geotechnik – Teil 2: Erkundung und Untersuchung, DIN EN 1998-5 (Eurocode 8) – Auslegung von Bauwerken gegen Erdbeben – Teil 5: Gründungen

Häufige Fragen

Mit welchen Kosten muss ich für eine SPT-Bohrung in Jena rechnen?

Für eine SPT-Bohrung mit Auswertung nach DIN EN ISO 22476-3 liegen die Kosten je nach Tiefe und Aufwand in Jena zwischen €500 und €720 pro Aufschlusspunkt. Der genaue Preis hängt von der Bohrtiefe, der Anzahl der Sondierpunkte und der Zugänglichkeit des Geländes ab. Bei mehreren Bohrungen im Rahmen eines Baugrundgutachtens staffeln wir die Preise.

Ab welcher Tiefe ist eine SPT-Sondierung in Jena sinnvoll?

Die SPT-Sondierung ist ab 1,5 m unter Geländeoberkante anwendbar und wird in Jena typischerweise bis in Tiefen von 6 m bis 15 m eingesetzt. Bei Hochbauprojekten gehen wir bei Bedarf bis 20 m, um die Gründungssohle und tieferliegende tragfähige Horizonte sicher zu erkunden.

Welche Normen sind für die SPT-Durchführung in Deutschland maßgebend?

Maßgebend sind die DIN EN ISO 22476-3 für die Durchführung des Standard Penetration Tests sowie das Beiblatt 1 der DIN 4094 für die Bewertung der Schlagzahlen. Die geotechnische Einordnung erfolgt im Rahmen des Eurocode 7 (DIN EN 1997-2).

Wie lange dauert eine SPT-Bohrung in Jena?

Eine einzelne SPT-Bohrung bis 10 m Tiefe dauert inklusive Auf- und Abbau in Jena etwa drei bis vier Stunden. Bei mehreren Sondierpunkten auf demselben Grundstück können wir zwei bis drei Bohrungen pro Tag realisieren. Die gutachterliche Auswertung benötigt danach etwa fünf Werktage.
